瀝青麻絮常用在伸縮縫、沉降縫等部位的防水處理中。它可以實現縫隙的密閉性、耐久性及抗滲性。那么，它在施工過程中要不要加水呢？

一、瀝青麻絮的材料特性與工藝要求

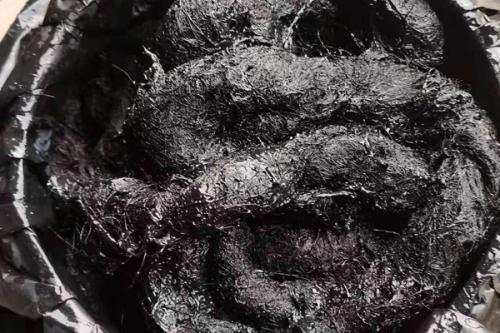

瀝青麻絮是由麻絮與熱瀝青混合制成，通過浸漬工藝讓麻纖維充分裹覆瀝青，形成有柔韌性和粘結性的復合材料。它的核心工藝要求包括：

1、瀝青加熱溫度控制：一般要加熱至160-180℃，確保瀝青呈流動狀態，便于與麻絮充分融合。

2、麻絮預處理：要撕松成絮狀，去除雜質，保證纖維分散性，避免結塊影響填充效果。

3、拌和溫度與時間：拌和溫度要控制在140-160℃，避免高溫導致瀝青老化或低溫影響粘結性。

從工藝邏輯看，瀝青麻絮的制備要依賴高溫環境下的物理融合，而非通過化學改性或添加液態介質（如水）實現性能優化。所以，傳統工藝中并不存在加水環節。

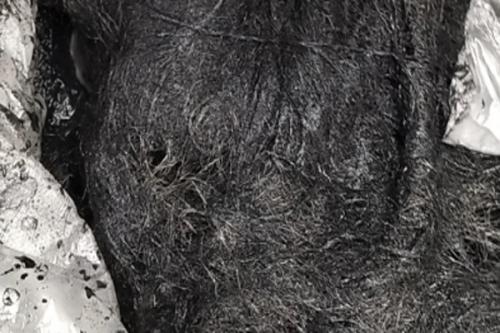

二、加水對瀝青麻絮性能的潛在影響

如果在瀝青麻絮制備過程中引入水分，可能引發以下風險：

1、粘結性降低：水分會破壞瀝青與麻絮的界面結合，導致填充層出現孔隙或剝離現象。

2、耐久性下降：殘留水分在溫度變化下反復汽化與冷凝，加速瀝青老化，縮短填縫層使用壽命。

3、施工隱患：水分蒸發過程中可能形成氣泡，導致填充層密實度不足，引發滲水或裂縫。

行業規范明確要求，瀝青類材料施工要嚴格控制含水量。比如，《公路瀝青路面施工技術規范》規定，集料含水量超過5%時要預先干燥處理。這一原則同樣適用于瀝青麻絮的施工，所以，在施工時是不需要加水的。

三、特殊場景下的工藝調整與替代方案

雖然傳統工藝不需要加水，但在極端環境下，比如低溫施工，可通過以下措施優化性能：

1、加熱保溫：對瀝青及麻絮進行預熱處理，確保拌和溫度符合規范。

2、添加劑應用：采用改性瀝青（如SBS改性劑）提升低溫抗裂性，而非依賴水分調節。

3、機械化施工：使用熱熔灌縫車精準控制材料溫度與填縫深度，減少人工操作誤差。

這類調整都基于材料性能優化，而非通過添加液態介質實現。

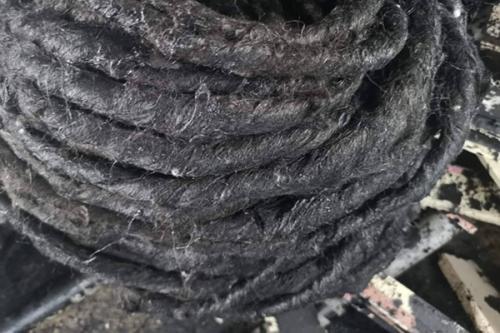

四、行業實踐與標準依據

現行行業標準對瀝青麻絮施工提出明確要求：

1、材料配比：瀝青與麻絮重量比一般為3:7，要通過試驗確定最佳配比。

2、分層填筑：首次填筑至縫深2/3，間隔2小時后二次填筑，預留膨脹空間。

3、壓實工藝：采用木棍反復戳壓，確保麻絮纖維相互咬合，提升密實度。

上述規范都未提及加水環節，反而強調溫度控制、分層施工及壓實度管理，進一步驗證了不需要加水。

從上面可以看出，瀝青麻絮施工的核心在于通過高溫融合與機械壓實實現縫隙密閉，而不是依賴水分調節。行業實踐與標準規范都明確禁止加水，加水可能會引發粘結性下降、耐久性受損等風險。
